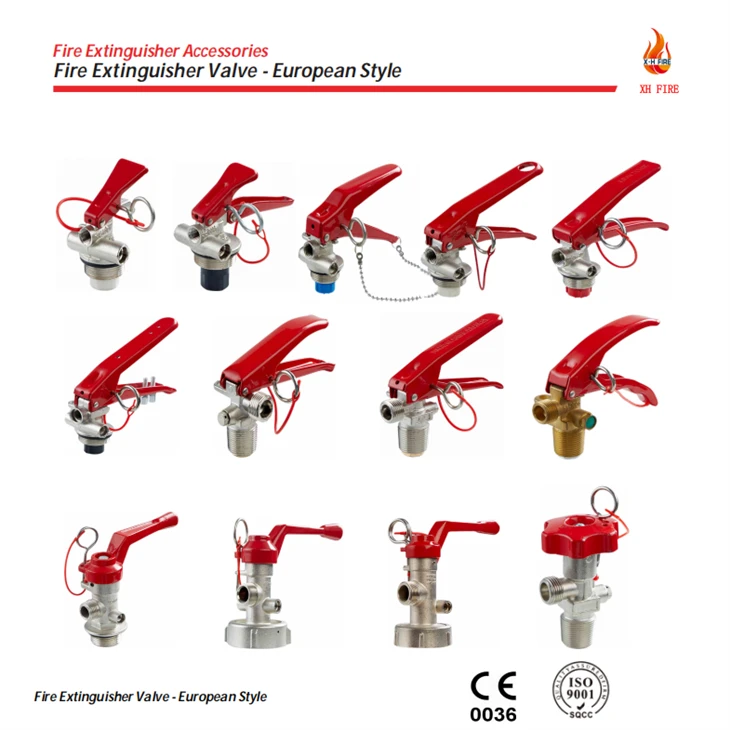

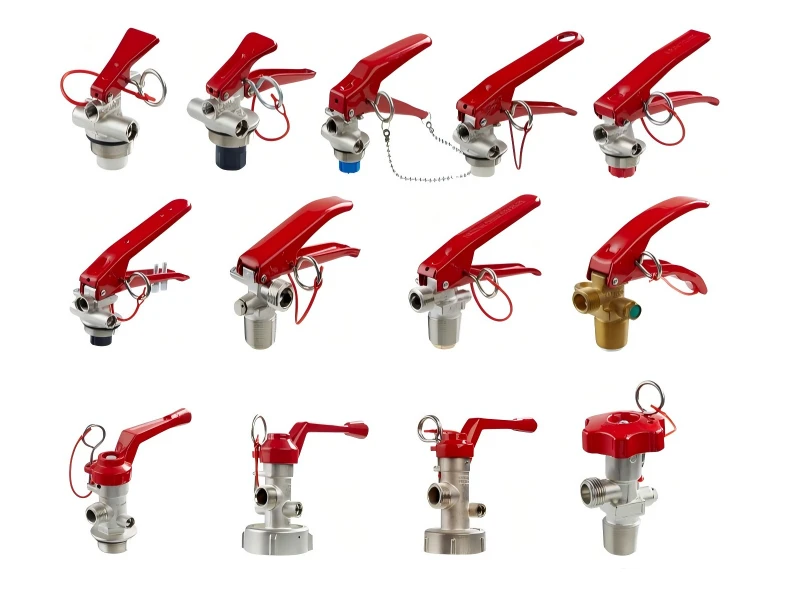

Evropski ventil za gašenje požara
Telo ventila od mesinga sa integracijom evropskog sistema navoja cilindra. Podržava ulazne strukture serije M-, PZ- i G- sa konfiguracijom pritiska od 2,2–2,4 MPa i 18–25 MPa. Dizajniran za prenosne linije za montažu aparata za gašenje požara i industrijske protivpožarne sisteme.
Inženjerski opseg i definicija kompatibilnosti sistema
Ovaj ventil se koristi u sklopovima vrata cilindra gdje sučelje navoja definira preciznost mehaničkog zaključavanja. Ulazne strukture uključuju M24x1.5, M30x1.5, PZ27.8, G1" i G2" u zavisnosti od evropskih regionalnih standarda proizvodnje.
Izlazni priključci (M10x1, M14x1.5, W21.8) određuju geometriju priključka crijeva za pražnjenje. Port za manometar (M10x1-1,25) se koristi za integraciju uređaja za senzor pritiska tokom procesa punjenja cilindra.
Sva sučelja su obrađena pomoću CNC procesa tokarenja sa kontrolom tolerancije za poravnanje zaptivanja.
Izlazni priključci (M10x1, M14x1.5, W21.8) određuju geometriju priključka crijeva za pražnjenje. Port za manometar (M10x1-1,25) se koristi za integraciju uređaja za senzor pritiska tokom procesa punjenja cilindra.
Sva sučelja su obrađena pomoću CNC procesa tokarenja sa kontrolom tolerancije za poravnanje zaptivanja.
Mehaničko ponašanje pod pritiskom ciklusa
Tokom pritiska u cilindru, unutrašnja opružna struktura održava zatvaranje sjedišta zaptivke u statičkom stanju. Kada se aktuator aktivira, pomeranje vretena otvara kanal za gas od komore cilindra do izlaznog interfejsa.
Ponašanje oslobađanja pritiska zavisi od modela ventila: sistem niskog-pritiska (2,2–2,4 MPa) se koristi u prenosivim aparatima za gašenje suvim prahom, sistem visokog-pritiska (18–25 MPa) se koristi u sistemima za industrijsko pražnjenje CO2.
Dip cijev (M16x1.5 / M24x1.5) definira put transporta sredstva za gašenje od dna cilindra do komore ventila.
Ponašanje oslobađanja pritiska zavisi od modela ventila: sistem niskog-pritiska (2,2–2,4 MPa) se koristi u prenosivim aparatima za gašenje suvim prahom, sistem visokog-pritiska (18–25 MPa) se koristi u sistemima za industrijsko pražnjenje CO2.
Dip cijev (M16x1.5 / M24x1.5) definira put transporta sredstva za gašenje od dna cilindra do komore ventila.
| ŠIFRA BR. | ULAZNI NAVOJ | IZLAZNI NOJ | PRIKLJUČNI NAVOJ ZA MJERAČ | DIP TUBE THREAD | PRESSURE MPA | KONTROLNI VENTIL |
|---|---|---|---|---|---|---|
| XH{0}}FAC-01C-01 | M24x1.5 | M10x1 | M10x1-1.25 | M16x1.5 | 2.2–2.4 | DA |
| XH{0}}FAC-01C-02 | M30x1.5 | M10x1 | M10x1-1.25 | M16x1.5 | 2.2–2.4 | DA |
| XH{0}}FAC-01C-03 | M30x1.5 | M14x1.5 | M10x1-1.25 | M16x1.5 | 2.2–2.4 | DA |
| XH{0}}FAC-01C-04 | M30x1.5 | M14x1.5 | M10x1-1.25 | M16x1.5 | 2.2–2.4 | DA |
| XH{0}}FAC-01C-05 | M30x1.5 | M14x1.5 | M10x1-1.25 | M16x1.5 | 2.2–2.4 | DA |
| XH{0}}FAC-01C-06 | M30x1.5 | M14x1.5 | M10x1-1.25 | M16x1.5 | 2.2–2.4 | DA |
| XH{0}}FAC-01C-07 | PZ27.8 | W21.8 | NO | M10x1 | 18–25 | NO |
| XH{0}}FAC-01C-08 | PZ27.8 | W21.8 | NO | M10x1 | 18–25 | NO |
| XH{0}}FAC-01C-09 | PZ27.8 | W21.8 | NO | M10x1 | 18–25 | NO |
| XH{0}}FAC-01C-10 | G1" | G1/2" | M10x1-1.25 | M24x1.5 | 2.2–2.4 | DA |
| XH{0}}FAC-01C-11 | G2" | G1/2" | M10x1-1.25 | M24x1.5 | 2.2–2.4 | DA |
| XH{0}}FAC-01C-12 | G2" | G3/4" | M10x1-1.25 | M24x1.5 | 2.2–2.4 | DA |
| XH{0}}FAC-01C-13 | PZ27.8 | W21.8 | NO | M10x1 | 18–25 | NO |
Instalacijski sistem i okruženje za korištenje
Ugrađuje se u prenosive aparate za gašenje sa zapreminom cilindra od 1L do 12L. Linija za montažu koristi sistem zatezanja-kontrolisanog momentom za sprečavanje deformacije navoja na M24 / M30 / G2 interfejsima.
Raspon radne temperature je -20 stepeni do +60 stepeni na osnovu termičke stabilnosti mesinga. Uslovi okoline uključuju zatvorene poslovne zgrade, industrijska postrojenja i protivpožarne sisteme na vozilima.
Izbor materijala za zaptivanje zavisi od tipa interfejsa: PTFE traka za BSP navoje i metalna brtva za navoje serije M-.
Raspon radne temperature je -20 stepeni do +60 stepeni na osnovu termičke stabilnosti mesinga. Uslovi okoline uključuju zatvorene poslovne zgrade, industrijska postrojenja i protivpožarne sisteme na vozilima.
Izbor materijala za zaptivanje zavisi od tipa interfejsa: PTFE traka za BSP navoje i metalna brtva za navoje serije M-.
Odabir ventila i inženjerska provjera prije narudžbe
Obrada RFQ-a zahtijeva šifru navoja cilindra, nazivni tlak, tip izlaza i specifikaciju dip cijevi. Model ventila je usklađen prema europskom standardu integracije cilindara prije puštanja u proizvodnju.
Potreban tehnički input za ponudu
• Tip cilindra (1L–12L / CO2 / Suvi prah / Pena)
• Ulazni navoj (M24 / M30 / PZ27.8 / G1 / G2)
• Izlazni navoj (M10 / M14 / W21.8 / G1/2)
• Raspon pritiska (2,2–2,4 MPa ili 18–25 MPa)
• Količina narudžbe po modelu
• Ulazni navoj (M24 / M30 / PZ27.8 / G1 / G2)
• Izlazni navoj (M10 / M14 / W21.8 / G1/2)
• Raspon pritiska (2,2–2,4 MPa ili 18–25 MPa)
• Količina narudžbe po modelu
